Металлоискатель Малыш ФМ «первый»

Малыш ФМ – это пожалуй самый простой металлоискатель, из существующих на сегодняшний день. Схема малыш ФМ — является отличным решением для изготовления пинпойнтера.

Работает Малыш ФМ по принципу частотомера, этот принцип до этого был применен в металлоискателе Кощей ФМ. Простая схема металлоискателя, и несложная для изготовления поисковая катушка, принесли металлоискателю популярность сред радиолюбителей, несмотря на его небольшие недостатки описанные ниже.

Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Невысокая стабильность работы, из за постоянного дрейфа детектора, а также небольшая глубина поиска. Но в малыше попытались устранить эти проблемы программно и кое-что из этого получилось.

Схема металлоискателя (Пинпойнтера) МАЛЫШ ФМ

Все детали просты и доступны. Стоит лишь уделить внимание конденсаторам они должны быть термостабильные. Например можно взять конденсаторы из сгоревшего мультиметра, или советские К71, керамические конденсаторы для этого не подходят.

Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!

Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:

В архиве можно скачать плату и прошивку для металлоискателя Малыш FM – 1_Met FM прошивка и плата

Для питания металлоискателя вполне подходит батарейки типа «Крона», или другой источник питания от 9 до 12 вольт. Сама плата металлоискателя потребляет всего 10 мА, а увиличение энергопотребление может вызвать только мощный динамик. Поэтому в качестве динамика можно использовать пьезодинамики или наушники.

Изготовление катушки для металлоискателя МАЛЫШ ФМ

Катушка для металлоискателя Малыш ФМ, также важна, как и качественные конденсаторы. Она вместе с конденсаторами и образует колебательный контур с частотой 19 кГц.

Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера, или в качестве пляжного металлодетектора.

Данные для намотки катушки для пинпойнтера: на оправку диаметром 70мм, проводом 0.1-0.18мм – 95 витков.

На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:

Для пляжника: на оправку 180 мм диаметром, проводом ПЭТ 155 0.1 -0.18 – 55 витков.

Далее витки снимаются с оправки и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги). Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».

Металлоискатель Малыш ФМ 2

В версии металлоискателя Малыш ФМ 2

были устранены многие аппаратные проблемы, которые возникали у пользователей первого малыша ФМ. Улучшена схема питания, что позволяет ему дольше работать от «Кроны». Добавлен внешний кварцевый генератор, что позволило запускать микроконтроллер при более низком напряжении питания.

Во втором малыше также уменьшено влиянии изменение температуры, что позвлолило увеличить чувствительность металлоискателя, и соответственно глубину поиска.

Схема металлоискателя  Малыш FM2



За счет вынесения из микроконтроллера некоторых элементов на плату, появилась возможность самостоятельно модернизировать металлоискатель. Ниже приведена доработанная схема металлоискателя Малыш ФМ2:

Вид собранной платы металлоискателя МАЛЫШ ФМ 2:

В архиве можно скачать схему, плату и прошивки для металлоискателя Малыш ФМ 2

– 7_MetFM2 прошивка и плата

Катушка для металлоискателя Малыш ФМ2 изготавливается также как и для первого малыша.

Видео тест пинпойнтера Малыш ФМ:

Заключение: схема металлоискателя МАЛЫШ FM и FM2 отлично подходит для изготовления пинпойтеров, как полноценный металлоискатель она слабовата, но вполне подойдет для новичка. Огромное достоинство этого металлоискателя – его простота, поэтому даже человек с минимальными знаниями в электронике сможет его собрать, а заодно и попрактиковаться в программировании микроконтроллеров.

Сайт разработчика металлоискателя Малыш ФМ — http://smartelectronix.biz

Если у вас возникнут трудности при сборки металлоискателя Малыш ФМ своими руками, вы можете обсудить их на этом форуме — http://md4u.ru/viewtopic.php?f=8&t=3602

Схема более улучшенного металлоискателя «Малыш FM2» с селективностью металлов


Схема Малыш FM2 немного усложнена, по сравнению с более простым «Малыш FM», добавлены новые детали, добавлена световая индикация металлов, звук в динамике усилен (наушники не нужны), да и сам прибор стал более стабилен в работе. Но все эти доработки не помешают собрать его людям далеким от электроники.

Питается прибор от простой кроны 9в, глубина обнаружения в основном не больше диаметра поисковой катушки. Идеальный самодельный металлоискатель для пляжа или до смотровой.

Для сборки нам понадобится:
1) Текстолит
2) Дрель
3) Провод медный лакированный 0,3мм
4) Паяльник

Вот схема улучшенного Малыша FM2


Плату я специально сделал под DIP компоненты, так легче монтировать


Сразу скажу что конденсаторы С2-22нФ и С6-100нФ должны быть пленочными
Схема более улучшенного металлоискателя «Малыш FM2» с  селективностью металлов
Размещаем все детали на нашей плате согласно схеме
Схема более улучшенного металлоискателя «Малыш FM2» с  селективностью металлов

В интернете есть схемы плат. Но все они в SMD, в DIP я не нашел, так что сделал свою. Файл с платой я выложу ниже но на ней не подписаны детали и перемычки, так что собирать пройдется по фото или делайте свою плату или SMD.

Ну вот все припаяно на свои места


Стабилизатор напряжения AMS1117 -3.3v.
Схема более улучшенного металлоискателя «Малыш FM2» с  селективностью металлов
Светодиоды советую брать разного цвета, я взял красный для черного металла и синий для цветного.

Приступаем к намотке катушки. На схеме написано про катушку диаметром 15см. Но я решил сделать меньше, ведь чем меньше катушка тем мельче находки она видит, если катушка большая, то глубина обнаружения немного больше. Но мелкие цели она плохо видит. Так как в этом металлоискателе глубина обнаружения не очень большая, я решил сделать для себя катушку 10-11 см. Для этого нужно намотать на оправке 10 см провод (у меня 0,3 нету, намотал 0,4) 130 витков.

Схема более улучшенного металлоискателя «Малыш FM2» с  селективностью металлов
Катушку как и в первом Малыше обматываем скотчем и экранируем.

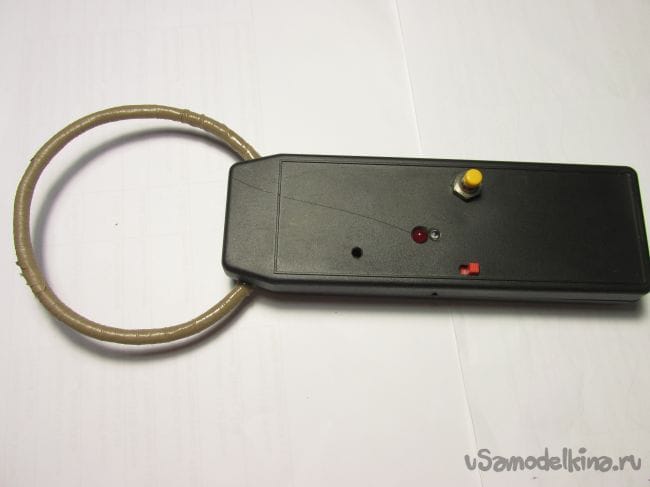

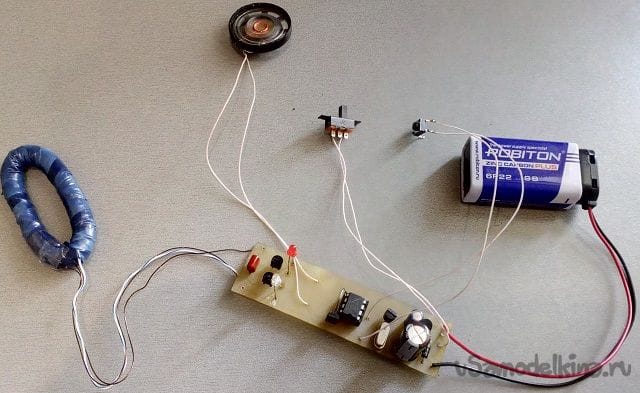

Вот фото всего прибора в сборе

Далее следует прошить микроконтроллер и все готово.

При включении прибор должен издать звук (пик-фьють) вот если Фьють есть значит прибор включился и заработал. Если вообще ни как не за пикал, то ошибка в плате или не рабочий кварц.

Если за пикал, но заветного Фьють так и нет, значит или катушка не правильно намотана или не тот конденсатор С2 — 22нФ. У меня он очень долго не запускался, все пикал и пикал, но заветного Фьють так и не было. Оказалось что вместо пленочного конденсатора 22нФ я поставил простой керамический и катушку не стянул плотно и не за экранировал.

В основном прибор не очень сложный в сборке, главное это прошить микроконтроллер, у кого нет программатора обращайтесь, помогу с прошитыми микросхемами ([email protected]) или в комментарии.

Ниже разместил видео работы металлоискателя, а также файлы прошивки и платы в DIP.

ВИДЕО РАБОТЫ

ПРОШИВКА MetFM2_675.rar [1.99 Kb] (скачиваний: 8250)

ПЛАТА Plata-DIP.rar [7.13 Kb] (скачиваний: 8297)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Малыш FM2 — простой металлоискатель, который определяет металлы

Для поиска металлических предметов на пляжах, довольно часто используют металлоискатели. Принято выделять несколько видов такого поиска:

  • поиск только на берегу;
  • поиски на небольшой глубине;
  • поиски на больших глубинах, но, не погружаясь полностью.

Существует несколько разновидностей металлоискателей. Выбирать его нужно отдельный для каждого случая, в зависимости от характера проводимой работы. Самыми популярными считаются металлоискатели Малыш fm.

Металлоискатель Малыш FM

По методам своей работы, устройство напоминает частотомер, раньше, точно также работал Кощей ФМ. В схеме работы такого металлоискателя нет совершенно ничего сложного. Малыш FM можно легко сделать своими руками. У этого вида металлоискателя, так же, как и у многих других, есть свои недостатки. Из-за постоянных дрейфов, его работа протекает с регулярными сбоями. Глубина его поиска, не такая и большая, некоторые могут смотреть гораздо глубже. Разработчики пытались справиться с этой проблемой, и у них даже было несколько попыток, которые оказались успешными.


У металлоискателя простая схема, поэтому проблем с поиском необходимых для его изготовления деталей возникнуть не должно. Особое внимание стоит уделить выбору конденсаторов, все используемые в работе материалы, должны быть термостабильными. Чем выше качество выбранных конденсаторов, тем лучше он будет работать.

Металлоискатель Малыш ФМ2

Малыш Фм 2 v2, является улучшенной версией металлоискателя Малыш ФМ. Во время его разработки, были устранены все текущие проблемы, с которыми сталкивались в работе пользователи прошлой версии. По сравнению с предыдущим аппаратом, схема работы питания, была значительно усовершенствована. Добавили специальный кварцевый генератор, при помощи которого, он получил возможность работать с более низкими напряжениями.

Благодаря уменьшению температурного воздействия, в новом малыше удалось поднять уровень чувствительности и стало возможно проводить более глубокий поиск.

Малыш FM 2 v2: схема

По сравнению с предыдущей версией, этот вид стал наиболее усовершенствованным. Сделать его может любой желающий, своими собственными руками. Все изменения, которые он потерпел, также просты в изготовлении.

Удалось сделать улучшенную версию металлоискателя Малыш FM-2. В неё разработчики добавили светодиодный распознаватель металлов, кроме того, теперь появилась возможность оповещать о его подключении к источнику питания. Звуки оповещений стали гораздо громче, по сравнению с предыдущими версиями. Благодаря своим преображениям, устройство стало работать намного лучше.

Схема улучшенного металлоискателя Малыш FM-2


В качестве основных его характеристик можно назвать:

  • напряжение питания — 9 вольт;
  • можно обнаружить металлы, на глубине, не превышающей пятнадцати сантиметров;
  • наиболее распространённый тип металлов, которые он может обнаружить, цветной и чёрный;

Когда металлоискатель изготавливается самостоятельно, при правильном соблюдении всех рекомендаций, он должен начать правильно работать, уже при первом использовании. Особое внимание нужно уделить номиналу деталей и, важно помнить о том, что все конденсаторы должны быть не из керамики. Наиболее подходящими будут те Больше конденсаторы, которые сделали из плёночных материалов. Когда прибор выключается, если он исправен, то должен издать звук, чем-то напоминающий пиликание. Такой звук будет свидетельствовать о том, что устройство не повреждено и готово к работе.

Металлоискатель Малыш FM2 v2 новая версия, в его схеме, значительно улучшили прошивку микроконтроллера PIC.

Преимущества новой прошивки Малыш FM2 заключаются в следующем:

  • частота стала более стабильной, ему больше не нужны частые перегрузки и работает он гораздо лучше, если сравнить с предыдущими версиями.
  • когда питание подключено, малыш об этом оповещает, через каждые две минуты;
  • на малыше разместили светодиоды, светящиеся при сильном понижении батареи;
  • металлоискатель оснащён компактной платой;
  • повысилась индуктивность катушки.

Металлоискатель Малыш ФМ своими руками

Такой вид аппарата легко собирается, поэтому даже те люди, которые не очень хорошо разбираются в электронике, смогут самостоятельно его изготовить. Кроме того, изготовители металлоискателя, приобретают знания в области программирования.

Готовый к эксплуатации аппарат оснащён звуковым оповещением. Когда находится тёмный металл — издаются звуки высоких тонов, при нахождении цветных металлов — низкие. Помимо звука, можно подключить и светодиодные оповещения.

Металлоискатель пользуется большим спросом, среди людей, увлекающихся радиотехникой, так как он прост в изготовлении и применении.

Малыш ФМ 2 печатная плата

Печатная плата устройства сделана на текстолите, на его первой стороне, находятся компоненты для вывода, а на второй стороне — компоненты, для поверхностного монтажа. Это позволяет делать металлоискатель компактных размеров.


Каждый человек, который любит заниматься поиском металлов, может самостоятельно изготовить металлоискатель высокой производительности, он будет исправно работать и легко отличать найденный металл, по светлым и тёмным цветам. Его любят, использовать как игрушку, даже дети.

Для людей, которые слабо разбираются в теме микроконтроллеров, рекомендуется сначала изучить информацию о них и, только потом, приступать к самостоятельной сборке, иначе могут возникнуть некоторые трудности.

Каких бы в итоге не было сложностей, полученный результат не может не порадовать. При помощи таких аппаратов, работа металлоискателей станет гораздо проще и интереснее.

Стоит ещё сказать о том, что, благодаря линейному стабилизатору, сильно улучшилась его работа, даже если происходит понижение напряжения до самого низкого уровня. Звуковой оповещатель, изготовлен из транзистора T2 и динамика SP1, а это делает его гораздо мощнее. Световой оповещатель, работает в комплексе, со звуковым. Светодиоды Led 1 говорят о том, что рядом находится цветной металл, а Led 2, о том, что найден чёрный.

Схема металлоискатель разработана так, что он может самостоятельно подстроится под термическую стабильность и находящийся в нём датчик.

Можно металлоискатель малыш фм2 купить уже готовый, а можно заказать детали в интернет магазине, в том числе на али экспресс, и сделать его самостоятельно.

Металлоискатель малыш FM-2 улучшенный | KAVMASTER

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

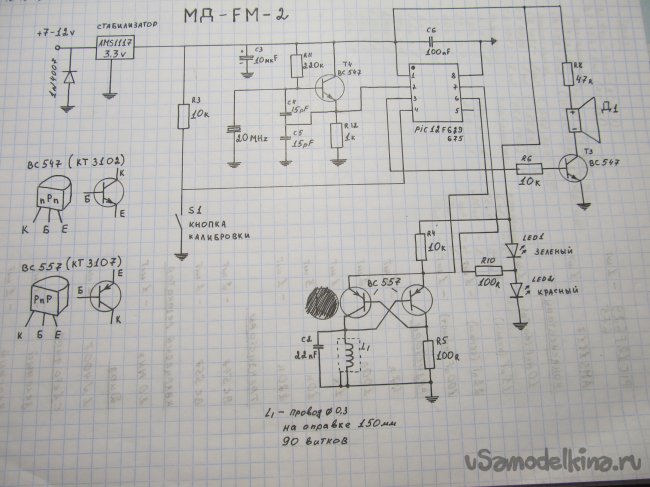

Схема улучшенного металлоискателя Малыш FM-2



Технические характеристики и особенности:

  • Напряжение питания — 9 Вольт
  • Глубина обнаружения металлов около 15 см.
  • Селекция металлов — черный, цветной
  • Светодиодная индикация металлов — черный, цветной
  • Индикатор включенного питания

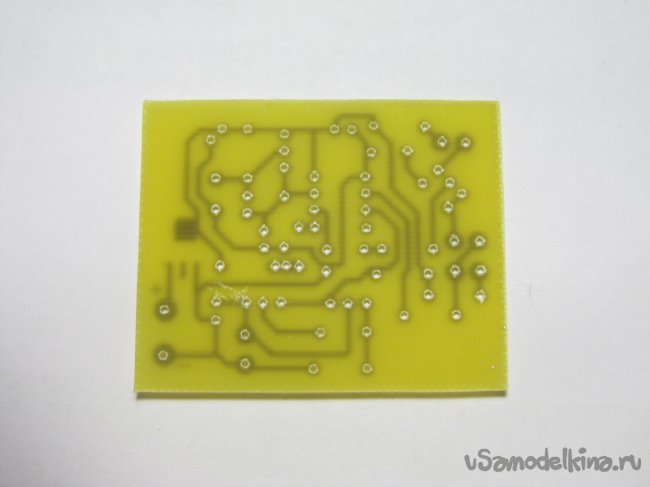

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

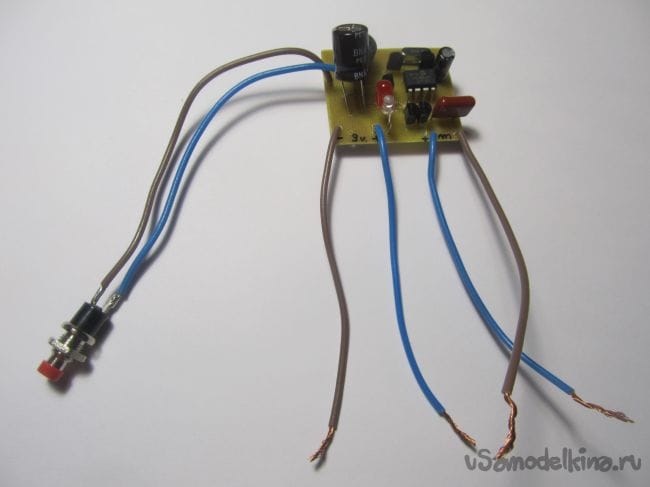

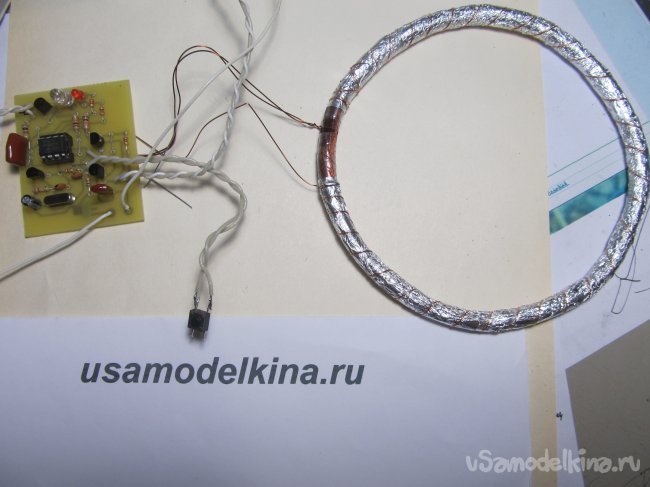

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

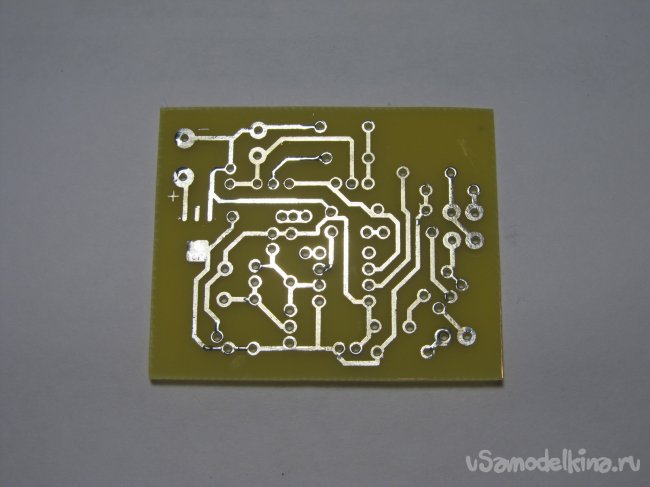

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

[ads1]

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО!!! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор(100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2





Файлы для загрузки:

ВНИМАНИЕ! Принимаем заказа на изготовление металлоискателей, таких как «Пират», «Клон Пи В», «Квазар», «Терминатор 3» и т.д. Все платы заводский, можно заказать готовый металлоискатель, плату или КИТ-набор, в продаже также есть катушки для металлоискателей и корпуса. Доставка по всей России! Чтобы узнать подробность, пишите мне в ВК vk.com/kavinski или на WhatsApp +79649191333

Металлоискатель Малыш FM2 v2 ( новая версия)

Схема усовершенствованного металлоискателя Малыш FM2 версия 2, FV2v2.

В этой схеме серьезно доработана прошивка микроконтроллера PIC.

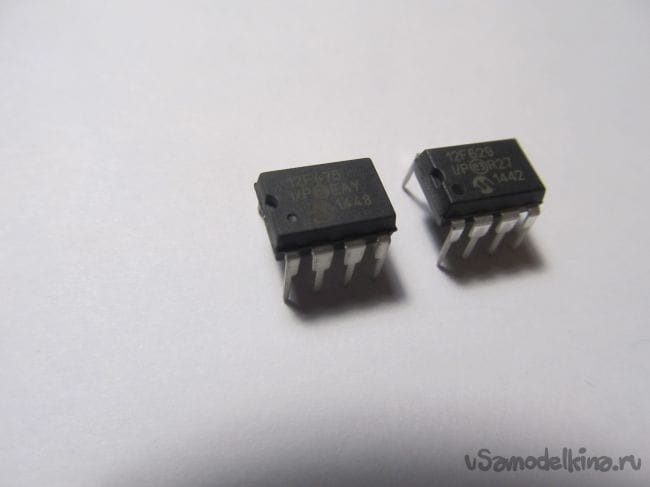

Файлы прошивки теперь существуют отдельно как для PIC12F675 , так
и дляPIC12F629, но это только для версии FM2 v2.

Суть доработки прошивки:
-Частота теперь не гуляет, то есть часто перезагружать малыша не нужно, работать стал очень стабильно, лично испытал, за целый день перезагружал только тогда когда катушку гнул случайно- она у меня не залита.

-Добавлена функция оповещения о включенном питании. Например если вы положили его и забыли выключить, малыш каждые 2-е минуты, будет напоминать про себя приятным звуком.

-Так же добавлена функция индикации заряда батареи. Если напряжение батареи понизится меньше 5,5 вольт, металлоискатель издаст характерный сигнал и засветятся оба светодиода. Но эта функция возможна только в исполнении PIC12F675. В 629-этой функции нет.
Сама схема тоже немного изменена, но не сильно, всего добавлено пару резисторов.

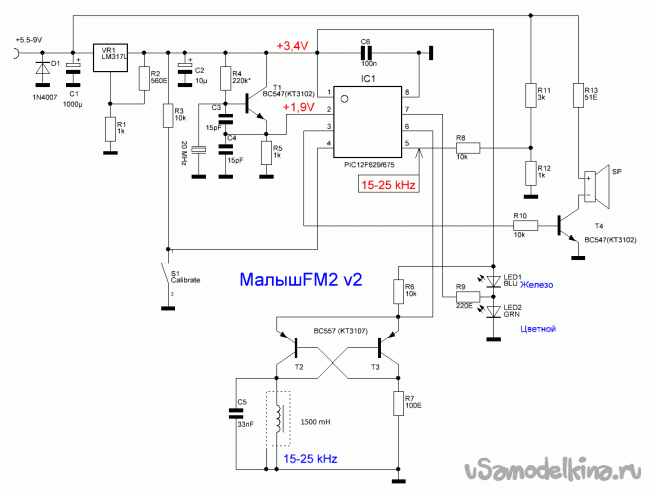

Вот сама схема .

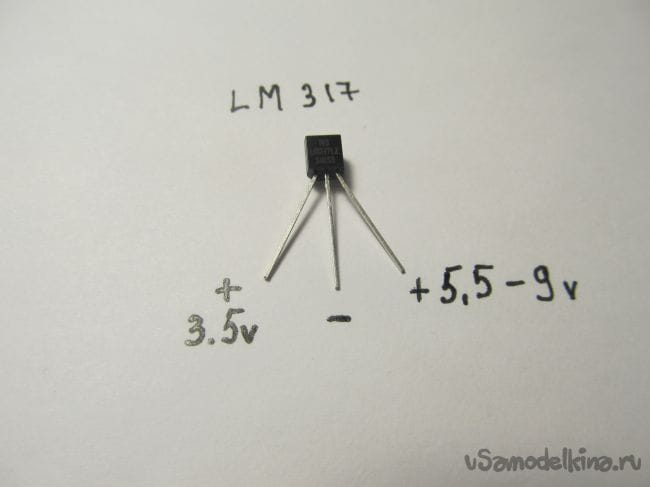

В схеме используется стабилизатор напряжения LM317, распиновка его ног снизу на фото.

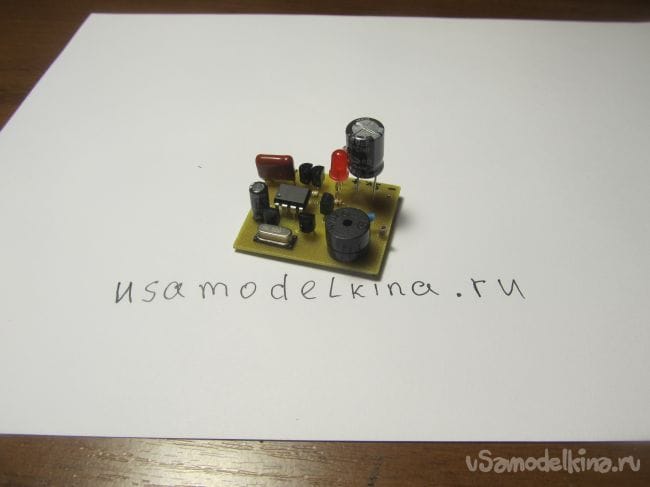

Сама плата оказалась довольно компактной.

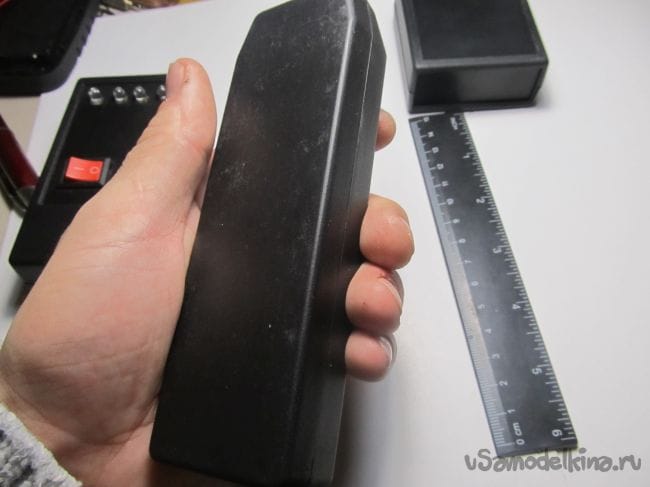

И легко помещается в не большой корпус.


По огромным просьбам всех самоделкиных, не поленился и составил весь список нужных компонентов. Все они представлены на фото.

Металлоискатель Малыш FM2 v2 ( новая версия)

Индуктивность катушки в этом металлоискателе. Теперь составляет 1500 mH,
Смотрите не ошибитесь когда через программу будете мотать катушку. Мотать лучше через программу Coil32, как мотать смотрите в предыдущих моих статьях и программа там тоже есть.

Кому нужны уже прошитые микроконтроллеры PIC12F675 или PIC12f629 обращайтесь на почту ( [email protected] )

Ну и естественно ниже видео работы данного металлоикателя, а так же файлы прошивок и файл печатной платы.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 — 2 ВЕРСИЯ

Представляю вашему вниманию схему селективного металлоискателя Малыш ФМ2 версия 2. Предыдущий вариант был описан тут. Данный металодетектор можно выполнить в двух вариантах: пинпоинтер и вариант для копа. Я изготовил пинпоинтер, катушка которого описана ниже. В конструкции прибора присутствует двухтоновая звуковая индикация металлов (цветной метал — низкий тон; черный метал – высокий тон) и визуальная на двух светодиодах. Использовал два светодиода: красный и зеленый, впрочем это не имеет значения, ставьте любые разные цвета (цветной метал — LED2; черный метал — LED1).

Схема электрическая МД Малыш FM2 v2

Схема электрическая МД Малыш FM2 v2

Немного о катушке. Мной была сделана катушка с внутренним диаметром 86 мм, которая содержала около 90 витков провода 0.3 мм. После намотки катушка была стянутая капроновою нитью, обмотана скотчем и заэкранирована алюминиевой фольгой с электролитического конденсатора. Экран нельзя замыкать, если это сделать — будет короткозамкнутый виток и прибор не сможет выйти на рабочую частоту.

Схема электрическая МД Малыш FM2 v2

Детали - МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 - 2

Также катушка была обмотана изолентой. Можно конечно сделать поисковую катушку и другого размера. Я производил расчет с помощью программы Coil-32. При такой катушке, которая описана выше, металлоискатель берет 5 копеек СССР на расстояние 7 см. Конденсатор С5 следует использовать термостабальний — от этого фактора зависит стабильность работы прибора.

Детали - МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 - 2

Самодельный МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 - 2 ВЕРСИЯ

Также допустимо немного упростить схему: вместо интегрального стабилизатора LM317L использовать AMS1117, для этого следует просто удалить резисторы R1 и R2.

Немного о настройке МД

В металлоискатели присутствует звуковая индикация ошибок калибровки:

  • при включении или нажатии кнопки калибровки звучит сигнала «фьють» – калибровка прошла успешно;
  • длительный гудок и один короткий писк — частота занижена;
  • два коротких сигналов  — частота завышена;
  • три коротких сигнала — частота нестабильна;
  • сигнал включения с паузой в 2-3 секунды, а сигнала ошибки нет – генератор не работает.

Самодельный МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 - 2 ВЕРСИЯ

Самодельный МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 - 2 ВЕРСИЯ

Если МД не запускается вообще — возможно неисправен кварц. Другие проблемы описаны на форуме по металлоискателям. В архиве можно найти варианты прошивок и рисунок печатной платы прибора. Автор схемы Eddy71. Фото — Ярский Владислав.

   Форум по металлодетектору

   Обсудить статью МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ2 — 2 ВЕРСИЯ


Пинпоинтер «Малыш FM2V2» с различием металлов

Пинпоинтер «Малыш FM2V2» с различием металлов
Приветствую всех любителей металлопоиска. В этой статье хочу поделится своим опытом сборки замечательного пинпоинтера Малыш FM2V2, который имеет высокую стабильность работы и способен отличить цветной метал от чёрного. Такой прибор станет незаменимым помощником для любителей побродить с металлодетектором в поисках кладов, а также хорошим развлечением для ваших детей.
Перед тем, как приступить к сборке пинпоинтера хочу отметить, что данная конструкция выполнена с применением микроконтроллера серии PIC. Если вы испытываете трудности с программированием pic-контроллеров, советую для начала освоить этот навык или обратиться к тому, кто уже в теме. В любом случае игра стоит свеч, так как самоделка показывает высокие результаты стабильности и станет настоящим помощником, облегчающим труд копателя. На рисунке №1 приведена электрическая схема этого чудо-прибора.
Пинпоинтер «Малыш FM2V2» с различием металлов

Рисунок №1 — электрическая схема пинпоинтера

В целом, схему можно поделить на несколько блоков, а именно:


  • блок преобразователя напряжения, выполненного на линейном стабилизаторе LM317L. Такой подход позволил повысить стабильность прибора в широком диапазоне питающего напряжения, даже при понижении последнего до уровня 5V.
  • блок звуковой индикации о наличии вблизи катушки металлического предмета, который выполнен с помощью усиливающего транзистора Т2 и динамика SP1.
  • блок световой индикации, как дополнение к звуку. Блок выполнен на светодиодах Led1 и Led2. Led1 сигнализирует о наличии вблизи катушки цветного металла, Led2 — чёрного.
  • блок генератора на транзисторах Т1 и Т3. Подобное схемное решение обеспечивает автоматическую подстройку резонансной частоты под параметры датчика и высокую термостабильность.
  • центральный блок управления, основой которого является микроконтроллер PIC12F675 или PIC12F629. Прошивки для каждого типа контроллера идут отдельно и отличаются лишь тем, что для PIC12F675 добавлен режим звуковой индикации при разряде батареи ниже 5,5В. В остальном все функции идентичны и можно брать тот контроллер, который проще достать по месту.

Ниже приведён список радиоэлементов, используемых в схеме.


  • R1, R6, R7, R11 — 10кОм
  • R2 — 51 Ом
  • R3 — 100 Ом
  • R4 — 560 Ом
  • R5, R9, R12 — 1 кОм
  • R8 — 220 кОм
  • R10 — 220 Ом
  • R13 — 3 кОм
  • D1 — 1N4007
  • LED1 — зелёный (цветной металл)
  • LED2 — красный (чёрный металл)
  • С1 — 33 нФ (обязательно плёночный)
  • С2 — 1000 мкФ на 16В
  • С3 — 10 мкФ на 6,3 В
  • С4, С5 — 15 пФ
  • С6 — 100 нФ
  • Т1, Т3 — ВС557
  • Т2, Т4 — ВС547
  • VR1 — LM317L
  • SP1 — бузер без внутреннего генератора (подойдёт с материнской платы ПК)
  • Cr1 — термостабильный кварцевый резонатор на 20 МГц
  • But1 — тактовая кнопка без фиксации
  • IC1 — PIC12F675 или PIC12F629 (для каждого из указанных микроконтроллеров идёт своя отдельная прошивка.)

Скачать прошивку для PIC12F675: metfm2_675_v2.rar [2.24 Kb] (скачиваний: 1168)
Скачать прошивку для PIC12F629: metfm2_629_v2.rar [2.04 Kb] (скачиваний: 916)

Так как данное устройство изначально задумывалось как пинпоинтер, были определены следующие требования: компактный размер платы и поисковой катушки, монолитный цилиндрический корпус. Для корпуса идеально подошла водопроводная труба ПХВ, диаметром 25мм. Отсюда определились требования к печатной плате. Её ширина не должна превышать внутреннего диаметра трубы, а высота запаянных элементов не должна мешать плате свободно заходить внутрь корпуса. Добиться компактных размеров удалось частичным применением SMD-элементов. В итоге, вытравленная плата выглядит следующим образом (фото №2).


Пинпоинтер «Малыш FM2V2» с различием металлов

Фото №2 — внешний вид печатной платы

Плата разработана таким образом, что SMD-элементы устанавливаются со стороны дорожек, а выводные элементы — с противоположной стороны. На фото №3 показана плата с запаянными SMD-элементами. Все они имеют размер 1206.


Пинпоинтер «Малыш FM2V2» с различием металлов

Фото №3 — плата пинпоинтера с запаянными SMD-элементами

Для микроконтроллера лучше использовать панельку DIP8, чтобы всегда иметь возможность извлечь его и перепрошить, если что-то пойдёт не так. Также повторюсь, что конденсатор С1 на 33 нФ лучше использовать плёночный, это обеспечит дополнительную стабильность частоты генератора при изменении температуры окружающей среды. К остальным элементам требований особых нет. На фото №4 приведён вид платы с противоположной относительно дорожек стороны.


Пинпоинтер «Малыш FM2V2» с различием металлов

Фото №4 — плата со стороны монтажа выводных элементов

Итак, с платой разобрались, но этого недостаточно. Впереди ещё несколько этапов перед получением готового пинпоинтера. Одним из этих этапов является изготовление датчика (катушки). Это довольно кропотливое занятие, которое требует некоторой подготовки и предварительных расчётов.
Для начала, определимся с диаметром провода, который имеется в наличии и диаметром самой катушки. В моём случае нашёлся эмалированный медный провод, диаметром 0,4мм. Что касается диаметра катушки, необходимо учитывать следующие правила: чем больше диаметр, тем чувствительней прибор, т.е. он способен на более дальнем расстоянии обнаружить металлический предмет и наоборот с уменьшением диаметра падает чувствительность. Так как в моих планах было использование корпуса 25мм, решено было мотать катушку на оправе, диаметром 20мм, чтобы иметь возможность спрятать её внутрь корпуса. Для оправки идеально подошла водопроводная труба 20мм и пара крышек от баклажек с водой, расстояние между которыми около 10мм. (фото №5).


Пинпоинтер «Малыш FM2V2» с различием металлов

Фото №5 — Оправка для намотки катушки (d=20мм)


Когда техническая часть готова, встаёт вопрос, сколько же витков наматывать? Ответить на этот вопрос поможет программа Coil32. Скачиваем программу по этой ссылке, запускаем и выполняем ряд действий, приведённых ниже.
Для начала распаковываем архив с программой и запускаем файл Coli32.exe. После этого появляется основное окно, показанное на скриншоте №6
Пинпоинтер «Малыш FM2V2» с различием металлов

Скриншот №6 — программа Coil32 после запуска

В исходном состоянии, в программе отсутствуют плагины для необходимых нам расчётов. Следовательно их нужно скачать. Сделать это позволяет сама программа. Для этого необходимо зайти в меню «Plugins» и в выпадающем списке выбрать «Проверить обновления«, как показано на скриншоте выше. После чего откроется соответствующее окно, показанное на скриншоте №7.


Пинпоинтер «Малыш FM2V2» с различием металлов

Скриншот №7 — Менеджер плагинов

Устанавливаем все плагины, предлагаемые программой с помощью кнопок «Скачать» и закрываем менеджер. Программа попросит перезапуститься, соглашаемся и после перезапуска опять заходим в меню «Plugins«. Теперь здесь появился целый список дополнительных калькуляторов из которого нам потребуется всего один с названием «Multi loop» (скриншот №8)


Пинпоинтер «Малыш FM2V2» с различием металлов

Скриншот №8 — выбор необходимого плагина для расчёта катушки пинпоинтера

В появившемся окне заполняем ячейки необходимыми параметрами, а именно:


  • Индуктивность — 1500 мкГн (катушка L1 на схеме)
  • Внутренний диаметр D — 20мм (как обсуждалось выше, я делаю маленькую катушку)
  • Диаметр провода d — 0,4мм (у меня в наличии был только такой)

После чего, нажимаем кнопу вычислить и получаем результат, показанный на скриншоте №9:


Пинпоинтер «Малыш FM2V2» с различием металлов

Скриншот №9 — результат расчёта параметров катушки для пинпоинтера

Как видно из скриншота, необходимо мотать 249 витков проводом 0,4мм на 20-ти миллиметровой оправе, чтобы получить заветные 1500мкГн, которые требует от нас схема. Спорить не будем — будем мотать…
Чтобы как-то облегчить процесс намотки, мною был собран шедевр инженерной мысли из детского столика, мелких тисков, и прочего подручного хлама. Результат показан на фото №10.


Пинпоинтер «Малыш FM2V2» с различием металлов

Фото №10 — подготовка к намотке катушки

Сразу замечу, что катушка мотается в навал. Пытаться укладывать витки нет смысла, но всё же провод лучше распределять равномерно по всей площади намотки. Для удобства счёта витков лучше поставить на ограничительном конце какую-либо метку — так проще отслеживать каждый пройденный оборот. Во время намотки лучше отключить мобильный телефон и закрыться в отдельной комнате, чтобы никто не смог сбить со счёта. После того, как работа сделана, необходимо аккуратно снять катушку с каркаса и стянуть её нитками по всему периметру, как показано на фото №11.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №11 — Свежеиспечённая катушка для пинпоинтера

Чтобы добавить прочности катушке и подготовить её к экранированию — обматываем её обычным канцелярским скотчем, как показано на фото №12


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №12 — подготовка к экранированию

Так как пинпоинтер работает по принципу измерения частоты колебательного контура, отсюда вытекают высокие требования к стабильности частоты и защите от влияния помех. Если стабильность частоты нам обеспечивает схема генератора, то защиту от помех обеспечит экранирование катушки.
Для экранирования можно использовать обычную пищевую фольгу, которая есть практически у каждого на кухне или что-либо подобное. Обматываем фольгой катушку, оставляя небольшой пустой сектор в районе её выводов. Это требуется для того, чтобы не получить короткозамкнутый виток, через который вообще не будет проходить сигнал. Сверху фольги дополнительно наматывается зачищенный медный провод, который в дальнейшем будет подпаиваться к общему минусу на плате. Ниже приведено фото №13, на котором наглядно можно увидеть процесс экранирования.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №13 — экранированная катушка

Чтобы всё это дело держалось и не разваливалось, нужно укрепить катушку ещё одним слоем скотча или изоленты. И только после этого можно расслабиться и считать катушку полностью готовой. Результат моих стараний показан на фото №14.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №14 — полностью готовая катушка

Большая часть работы сделана. Спаиваем всё в единое целое и проверяем работу пинпоинтера на столе. Для питания лучше всего подходит батарейка «KRONA» со специальным холдером под неё. У меня пинпоинтер заработал с первого раза и никаких трудностей я не обнаружил. Даже с приплюснутой под будущий корпус катушкой работает стабильно (фото №15)


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №15 — пинпоинтер готов к помещению в корпус

Так как пинпоинтер предполагается использовать в жёстких полевых условиях, для него необходим прочный и герметичный корпус. На мой взгляд самым оптимальным и доступным вариантом является использование водопроводной ПХВ трубы, диаметром 25мм и длинной около 25см. Она прекрасно лежит в руке и с лёгкостью вмещает в себя все элементы устройства. Также один из концов трубы срезаем под углом около 60 градусов. Это позволит разместить катушку под удобным для поиска углом и даст возможность раскалывать заострённым концом земляные комки. На фото №16 показан внешний вид моего корпуса.


Пинпоинтер «Малыш FM2V2» с различием металлов

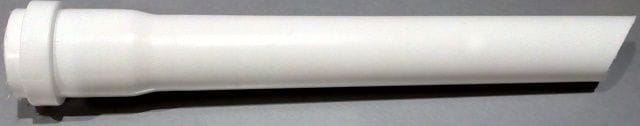

Фото №16 — корпус из водопроводной трубы

Выключатель питания и кнопку сброса я решил вынести наружу и прикрепить у основания трубы. Также не стоит забывать про светодиоды — под них следует сделать отверстия в удобном для восприятия месте — у меня они расположились приблизительно в центре. Отверстие под динамик не делал, его и так отлично слышно. Ниже, на фото №17, показан способ крепления выключателя и кнопки сброса.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №17 — место крепления выключателя и кнопки сброса

С противоположной стороны крепится катушка. Чтобы зафиксировать её внутри трубы я использовал термоклей. А для того чтобы закрыть её от механических повреждений — вырезал из текстолита заглушку по форме среза. Результат показан на фото №18.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №18 — крепление катушки и заглушка из текстолита

После того, как термоклей остынет, можно клеить заглушку. Лучше всего это делать при помощи супер-клея, присыпая неплотно прилегающие места обычной пищевой содой. При взаимодействии супер-клея и пищевой соды — образуется твёрдое вещество, напоминающее стекло. Таким способом можно устранить все щели в корпусе пинпоинтера. Результат проклейки показан на фото №19.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №19 — крепление заглушки при помощи супер-клея и соды

Тыльная сторона прибора закрыта вырезанным по диаметру трубы поролоном. Можно конечно купить заглушку, но меня и так всё устраивает. В целом прибор получился эргономичным, хорошо лежит в руке и не занимает много места. Общий вид готового пинпоинтера показан на фото №20.


Пинпоинтер «Малыш FM2V2» с различием металлов
Фото №20 — внешний вид готового пинпоинтера

Ну и в конце хочу привести два видео-теста, без которых статья была бы не полной. Советую каждому иметь при себе такого помощника.

Тестирование на предмет различия металлов:

[media=https://www.youtube.com/watch?v=k2A3dyajoE4]

Тестирование дальности:

[media=https://www.youtube.com/watch?v=lLJv1Y4CW5U]

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Лучший металлоискатель для детей (2020): обзоры и руководство покупателя

Ваш ребенок заинтересован в охоте за спрятанными сокровищами? В таком случае выбор детектора для использования , не тратя целое состояние, может оказаться трудным. Вот некоторые из лучших металлоискателей для детей, распределенных по возрастной группе .

Металлоискатель — прекрасное хобби для детей. Это познавательно, поощряет любопытство и побуждает детей проводить больше времени на улице. Хобби также является отличным способом для взрослых и детей проводить время вместе, изучая местную историю.

Выбрать детский металлоискатель непросто, особенно если вы не детектор.

На рынке существует бесконечное количество вариантов, , но большинство из них — это только игрушки . Ваш ребенок вряд ли найдет с этими моделями мусор, не говоря уже о спрятанном сокровище. С другой стороны, многие рекомендуемые «настоящие» детекторы дороги и могут не подходить для детей.

Несмотря на эти трудности, покупка детского детектора — непростое решение.Правильный выбор может вдохновить на всю жизнь. Неправильный выбор может убить любой энтузиазм, прежде чем он перерастет в продолжительное хобби.

Но что делает хороший металлоискатель для ребенка? Для меня есть шесть важных факторов:

  • Легкая конструкция
  • Долговечная
  • Простая в использовании
  • По разумной цене
  • Подходит для возраста ребенка и объема внимания
  • Способность обнаруживать металл

Последний пункт Может показаться очевидным, но это разница между игрушечным детектором и детектором профессионального качества.

Для ясности, почти все детекторы, продаваемые до 100 долларов, являются игрушками (за некоторыми исключениями). Они могут подобрать монету чуть ниже поверхности, но им сложно пользоваться и пропустить большинство целей. Если вы хотите, чтобы у вашего ребенка был шанс на какие-то настоящие находки, любой ценой избегайте игрушечных моделей.

Это не значит, что вам нужно потратить 1000 долларов только на то, чтобы получить работающий детектор. Есть много более дешевых вариантов, которые по-прежнему обеспечивают отличное качество, хотя и с меньшим количеством функций, чем машины премиум-класса.Эти детекторы способны находить реликвии, украшения, монеты и даже золото.

Чтобы помочь вам сделать правильный выбор, представляет собой список из шести лучших детских металлоискателей. Каждая из этих моделей начального уровня и по разумной цене, но обеспечивает обнаружение на профессиональном уровне, что позволяет вашему ребенку начать заниматься блестящим хобби.

Перечисленные ниже металлоискатели обеспечивают отличное качество по разумной цене. Хотя я сгруппировал их по возрастным группам, обязательно внимательно прочтите отзывы, чтобы найти правильный вариант для своего ребенка .

Лучшие детекторы для детей младшего возраста (до 8 лет)

На удивление мало возможностей для начинающих юных детекторов. Хотя существует множество игрушек, которые претендуют на звание металлоискателей, большинство из них низкого качества и скорее ослабят энтузиазм вашего ребенка, чем поддержат его.

К счастью, Bounty Hunter пришли на помощь со своим Junior T.I.D. модель . Поскольку он доступен по такой разумной цене, нет причин выбирать игрушечную модель вместо Bounty Hunter.

Bounty Hunter Junior

Bounty Hunter Junior T.I.D.

Если вы ищете забавный детский металлоискатель со многими функциями, присущими взрослым машинам, то Bounty Hunter Junior T.I.D. отличный выбор. Он имеет ряд полезных функций, таких как идентификация цели и дискриминация, но с симпатичным пакетом, который предназначен для детей младшего возраста.

Отличительная особенность Junior T.I.D. это его панель управления. Bounty Hunter использовал смайлики, чтобы сообщить, какой тип цели был обнаружен, что учит идентификации цели, не полагаясь на систему нумерации.Он может обнаружить следующие три категории:

  • Железо (Печальное лицо) — Когда младший T.I.D. обнаруживает железную цель, включая болты и винты, отображает печальное лицо. Также есть низкий звуковой тон.
  • Цветные металлы с низким проводником (вопросительный знак) — Если детектор находит цель в этой категории, отображается значок вопросительного знака вместе со средним тоном. Это связано с тем, что объектом могут быть кольца или другие украшения, а также мусор, например крышки от бутылок или язычки.
  • Цветной металл с высоким проводником (смайлик) — Серебряные монеты, медные монеты и серебряные украшения вызывают смайлик-смайлик и высокий звуковой тон.

При весе всего 1,5 фунта и минимальной длине 19 дюймов T.I.D. это легкая машина, которой удобно пользоваться детям. Он никогда не обнаружит самые глубокие предметы, но способен обнаруживать монеты на глубину до 5 дюймов.

На техническом уровне Junior T.I.D. является детектором VLF с 6.Частота 6 кГц и предустановленный баланс грунта. Он имеет контроль дискриминации, позволяющий вашему ребенку фильтровать нежелательные цели, и 6-дюймовую концентрическую поисковую катушку. Есть даже визуальный индикатор глубины — хотя отсутствие наушников означает, что в шумных местах может быть трудно услышать звуковые сигналы.

В целом, Junior T.I.D. — отличный выбор для начинающих юных искателей. Он легкий и простой в использовании, но в то же время обладает многими функциями, присущими более совершенным детекторам. T.I.Д. также удивительно эффективен — особенно по сравнению с «игрушечными» моделями.

Пока охотник за головами Младший T.I.D. отлично подходит для детей младшего возраста, дети постарше быстро перерастут его возможности. Он также скрывает настройки и функции, которые каждый детектор должен знать, как использовать, например чувствительность.

Вот почему я рекомендую заплатить дополнительно, чтобы получить взрослую модель начального уровня для детей старше 8 лет.

Все модели, перечисленные ниже, обеспечивают высококачественные функции обнаружения, поэтому у вашего ребенка есть много возможностей улучшить свои навыки, не расстраиваясь.Они также легкие, простые в использовании и не стоят целого состояния.

Teknetics Digitek is lightweight and highly protable

Детектор Teknetics Digitek для подростков и подростков

В то время как другие модели в этом разделе относятся к детекторам начального уровня для всех возрастов, Teknetics Digitek специально нацелен на подростков и подростков. Он по-прежнему обладает многими функциями, которые можно ожидать от более дорогих моделей, но при этом доступен по доступной цене и имеет легкий дизайн.

Как и все модели в этом списке, Digitek является детектором СНЧ. Он имеет рабочую частоту 7,69 кГц, что делает его идеальным для монет и реликвий, но менее подходящим для золота. Также имеется ряд функций, в том числе регулируемая чувствительность, вырез и регулируемые настройки дискриминации.

Эти функции в сочетании с 9 категориями идентификаторов целей, номерами идентификаторов целей от 0 до 99, индикатором глубины и 7-дюймовой концентрической катушкой означают, что ваш ребенок надолго не перерастет Digitek. Модель также имеет легко регулируемый голенище, что важно, поскольку ваш ребенок становится выше.

Как и следовало ожидать от металлоискателя в этом ценовом диапазоне, Digitek не имеет ручной настройки баланса грунта. Это делает его непригодным для поиска на влажном соленом песке, но для большинства условий он хорошо работает. Он также способен обнаруживать монеты диаметром до 8 дюймов в правильных условиях.

В целом, Digitek — отличный выбор для подростков . Хотя Fisher F22 является превосходным детектором, если у вас ограниченный бюджет, Digitek имеет многие из тех же функций, а также стильную панель управления.

Часто задаваемые вопросы

Что ребенок может ожидать от этих моделей?

Все металлоискатели в этом списке подходят для детей (в зависимости от возраста), но при этом обеспечивают высокое качество обнаружения. Это означает, что теоретически они могут обнаруживать всего, что связано с металлом, включая украшения, золото, реликвии, монеты — и мусор!

Конечно, обнаружение объектов зависит от многих факторов. Местоположение играет роль, а также минерализация почвы, глубина и настройки детектора.Тем не менее, все модели в этом списке дают шанса найти потенциально ценные предметы.

Также важно, чтобы ваш ребенок научился правильно пользоваться детектором. Чтение руководства во время тестирования детектора — хорошее место для начала, но вы также можете посмотреть обучающие видеоролики на YouTube со своим ребенком, прежде чем отправиться на настоящие охотничьи угодья.

Они просто игрушки?

Нет, все модели в этом списке являются детекторами профессионального уровня, которые подходят для детей.Хотя им не хватает расширенных функций и настроек, имеющихся в более дорогих моделях, они способны обнаруживать «настоящий» металл.

Единственное исключение — Bounty Hunter Junior T.I.D. Хотя это гораздо более высокое качество, чем игрушечные детекторы, он специально разработан как металлоискатель для детей.

Как правило, я рекомендую избегать таких моделей, как металлоискатель Discovery Kids или те, которые вы видите в Walmart. Придерживайтесь моделей из этого списка (большинство из которых доступны на Amazon), и вы не ошибетесь.

Кстати, разные магазины могут продавать детектор с различными аксессуарами. Хотя базовый детектор всегда один и тот же, обязательно проверьте, что входит в комплект.

Как быстро эти модели вырастут?

Это зависит от модели, энтузиазма и возраста вашего ребенка.

Большинство металлоискателей имеют регулируемый стержень, поэтому вы можете регулировать размер по мере роста вашего ребенка. Это также делает металлоискатель подходящим для братьев и сестер разного возраста.

Если не считать физических размеров, в ближайшем будущем дети вряд ли перерастут возможности детектора начального уровня.Лучшие детские металлоискатели обладают множеством функций и настроек, поэтому есть много возможностей для обучения и совершенствования.

Могут ли они обнаружить золото?

Технически все металлоискатели могут найти золото. Проблема в том, что детекторы VLF не очень хороши для работы с сильно минерализованной землей, где обычно находится золото.

Хотя модели из этого списка могут находить золотые самородки или украшения, они не лучший выбор, если ваш ребенок хочет сосредоточиться на поиске золота.Для этого взгляните на наш список лучших металлоискателей для золота.

Будут ли они работать на пляже или в пресной воде?

Одно из самых популярных мест для охоты за металлом — пляж. Но могут ли детекторы начального уровня работать с песком и соленой водой?

Ответ состоит в том, что зависит от того, где вы охотитесь .

Ни одна из моделей в этом списке не имеет ручной настройки баланса грунта или режима «пляж». Хотя их можно использовать на пляже, вы должны ожидать много болтовни при охоте на насыщенном соленой водой песку.

Но они должны отлично работать на сухом песке. Таким образом, они по-прежнему подходят для пляжной охоты, если держаться подальше от мокрого песка.

А как насчет пресной воды?

Все модели оснащены водонепроницаемой поисковой катушкой, поэтому их можно использовать на мелководье. Проблема в том, что у них нет водонепроницаемых блоков управления, поэтому, если ваш ребенок поскользнется или даже случайно брызнет водой, это может повредить электронику. По этой причине модели лучше всего использовать в сухих местах, а не под водой.

Резюме

Детектирование металлов — прекрасное хобби для детей, но бывает сложно понять, какой детектор выбрать.

Очень важно получить «настоящий» детектор, который пробуждает энтузиазм вашего ребенка. Хотя игрушечный металлоискатель для детей может быть намного дешевле, ваш ребенок, вероятно, ничего с ним не найдет, что быстро расстраивает.

Хорошая новость заключается в том, что вам не нужно тратить тысячи долларов на высококлассный детектор, особенно если вы не знаете, понравится ли вашему ребенку это хобби в долгосрочной перспективе.Вместо этого модели в этом списке обеспечивают отличную производительность без больших затрат. Ваш ребенок может также захотеть ознакомиться с нашим руководством для начинающих и страницей советов, чтобы получить помощь в начале работы.

Если вы просто хотите знать мою главную рекомендацию, это Fisher F22. Хотя он немного дороже, чем другие модели, это детектор профессионального уровня, который ваш ребенок не перерастет.

У вас есть вопросы по выбору лучшего металлоискателя для детей? Или у вас есть советы для родителей или родственников, которые хотят взять своего ребенка на поиски? Дай мне знать в комментариях!

.

Детский Металлоискатель Легкий Регулируемый Шток Лучшие Металлоискатели для Детей Охотник за сокровищами для Детей Обнаружение пляжа | |

71xeYgd6-XL._SL1000_ 3 4 71fzQ1Gn7DL._SL1500_ 6

Описание продукта

Черный цвет

Описание товара:

Этот металлоискатель MD-1008A может стать началом нового увлекательного хобби. Его можно использовать для поиска пропавших или потерянных монет, ювелирных изделий и других металлических предметов.Вы также можете найти множество крышек для бутылок, металлических язычков и фольги. Этот металлоискатель обладает высокой чувствительностью.

Приложения:

Научное образование, Деятельность родителей и детей, Простое обнаружение металлов

Особенности:

1. ЖК-дисплей

2. Легкий вес и простота в эксплуатации.

3. Чуткий контроль

Технические характеристики:

1.Мощность: 9 В (6F22)

2. Частота: 55,3 кГц

3. Ток: в режиме ожидания: 20 мА

Макс: 70 мА

4. Напряжение: 7-9 В

5. Чувствительность: одна монета: 10 мм

6. Режим индикации: режим звука

ЖК-режим

7. Длина растяжки: 6,1 дюйма

8.Диаметр детектора: 6,77 дюйма

9. Цвет: черный

10. Вес: 0,6 кг (без батареи)

11. Вес упаковки: 0,635 кг

12. Размер упаковки: 46x19x9 см.

Дружественное уведомление:

При установке батареи обратите внимание на положительную и отрицательную клеммы батареи и отрегулируйте переднюю и заднюю части батареи так, чтобы они находились в хорошем контакте с разъемом батареи в батарейном отсеке детектора.

,

Лучшая цена Открытый пляж Детский детектор сокровищ Металлоискатель Мини-портативные детские развивающие игрушки Детектор металла MD 1010 | Детектор металла | Детектор металла игрушки Детектор металла

col3

Новейшее образование Металлоискатель Подземный Родители-Дети Пляж Охота за сокровищами Монеты Детектор Инструмент Поисковый Поиск Металла

Внедрение продукции :

Этот металлоискатель может охотиться за монетами, реликвиями, драгоценностями, железом, золотом, серебром и любыми металлами.Этот детектор имеет высокую чувствительность

и сильная способность различения, он универсален и прост в использовании на пляже, во дворе, на пастбищах.

Будущее продукта:

Устранение — выберите эту функцию, детектор не будет издавать звуковой сигнал и не будет отображать значок идентификатора цели, когда металлический объект проходит через катушку.

Дискриминация — позволяет пользователю игнорировать мусор и другие нежелательные объекты.

Пипионт — Найдите точное местонахождение закопанного объекта.

Подавление грунта — этот детектор включает защитную схему для устранения ложных сигналов от многих минерализованных почв.

Спецификация продукта :

1. Идентификация цели (T.I.D)

2. Настройка дискриминации

3. Трехцветный звук

4.Пропорциональный звук

5. Индикация глубины

6. Индикация низкого заряда батареи

7. Перегрузка согревания.

8. Батарея : 2 х 1,5 В AA

9. Чувствительность : US 25/50 Cent: 10 см

10. Глубина обнаружения : 10-50 см (в зависимости от обнаруживаемой целевой области)

11. Поисковая катушка : Водонепроницаемая, сменная.

12.Режимы поиска : ЖК-дисплей и режим звука

13. Вес в упаковке 0,8 кг.

14. Размер упаковки: 50 х 24 х 13 см.

Пакет, включающий:

1 х металлоискатель

1 X английский с использованием руководства

TB2iHlqa5wIL1JjSZFsXXcXFFXa_!!3097879638 TB2CIxka.sIL1JjSZPiXXXKmpXa_!!3097879638 TB2Ft72aS3PL1JjSZPcXXcQgpXa_!!3097879638 TB2NUFva.3IL1JjSZFMXXajrFXa_!!3097879638 TB24csSX5ERMeJjSspiXXbZLFXa_!!3097879638 TB25YEPXYsTMeJjy1zcXXXAgXXa_!!3097879638 TB2J7ViaVcJL1JjSZFOXXcWlXXa_!!3097879638 TB2zhkJaiFTMKJjSZFAXXckJpXa_!!3097879638

Newest-Science-Education-Kid-Metal-Detector-Parents-Kids-Activity-Beach-Treasure-Hunting-Detect-Coins-Tool (5)_ Newest-Science-Education-Kid-Metal-Detector-Parents-Kids-Activity-Beach-Treasure-Hunting-Detect-Coins-Tool (2)_ Newest-Science-Education-Kid-Metal-Detector-Parents-Kids-Activity-Beach-Treasure-Hunting-Detect-Coins-Tool (3)_ Newest-Science-Education-Kid-Metal-Detector-Parents-Kids-Activity-Beach-Treasure-Hunting-Detect-Coins-Tool (4)_

Newest-Science-Education-Kid-Metal-Detector-Parents-Kids-Activity-Beach-Treasure-Hunting-Detect-Coins-Tool (2)_ Newest-Science-Education-Kid-Metal-Detector-Parents-Kids-Activity-Beach-Treasure-Hunting-Detect-Coins-Tool (1)_

О таможенных сборах:

Обычно мы пишем низкую цену в посылке и декларируем ее как подарок, но, пожалуйста, знайте, что все еще может быть некоторая таможенная пошлина (не очень часто, но существует).Это вне нашего контроля, мы не можем гарантировать отсутствие налоговых сборов. Если на таможне взимается сбор, он должен быть оплачен вашей стороной. Приносим искренние извинения за возможные неудобства.

Примечание:

Если вы выберете вариант бесплатной доставки, ваша посылка будет доставлена ​​прямо к вам домой только один раз или будет отправлена ​​в местное почтовое отделение, тогда вам нужно будет взять свой номер для отслеживания и ваш личный идентификатор, чтобы забрать свои вещи. Мы немедленно сообщим вам, как только ваша посылка будет отправлена.

Если вы выбираете экспресс-доставку, не забудьте оставить свой номер телефона, он необходим для экспресс-доставки.

Прямая доставка, оптовая и индивидуальная доставка приемлемы, пожалуйста, свяжитесь с нами для получения более подробной информации о сотрудничестве!

.
Разное

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Семейный блог Ирины Поляковой Semyablog.ru® 2019. При использовании материалов сайта укажите, пожалуйста, прямую ссылку на источник.Карта сайта
